کوپلینگ مکانیکی برای لوله HDPE چیست؟ انواع، انتخاب و نصب

کوپلینگ مکانیکی برای لوله HDPE چیست؟

یک خدمه تعمیر و نگهداری به یک خط آب مدفون HDPE می رسند که در یک سنگر مرطوب نشت می کند. هیچ دستگاه الکتروفیوژن، ژنراتور و فضای کافی برای جابجایی یک دکل فیوژن سنگین وجود ندارد. در عرض یک ساعت، خدمه بخش آسیب دیده را قطع می کنند، روی یک کوپلینگ مکانیکی می لغزند، پیچ ها را سفت می کنند و اتصال را با فشار آزمایش می کنند. این کار اصلی یک کوپلینگ مکانیکی برای لوله HDPE است.

پاسخ کوتاه این است: کوپلینگ مکانیکی برای لوله HDPE یک وسیله اتصال غیر همجوشی است که دو انتهای لوله را با بستن در اطراف بیرون لوله به هم متصل می کند. از یک مهر و موم الاستومری، یک محفظه سفت و سخت و یک عنصر سفت کننده مکانیکی مانند یک حلقه پیچ، مهره رزوه دار یا بخش فشاری استفاده می کند. سطح لوله HDPE ذوب نمی شود و برای جوشکاری نیازی به برق نیست.

یک کوپلینگ مکانیکی یک دیوار لوله یکپارچه ایجاد نمی کند. در عوض، یک اتصال مکانیکی مهر و موم شده ایجاد می کند که فشار را از طریق مهر و موم منتقل می کند و نیروی محوری را از طریق اصطکاک، رزوه ها یا پروفیل قفل مثبت منتقل می کند. این تمایز برای درجه بندی فشار، نصب مدفون و نگهداری طولانی مدت اهمیت دارد.

این امر باعث می شود که کوپلینگ های مکانیکی برای کارهای تعمیر، گذرهای موقت، اتصالات انتقال و موقعیت هایی که جوشکاری ذوبی عملی نیست، ارزشمند باشد. آنها همیشه ارزان ترین راه حل برای یک خط لوله طولانی جدید نیستند، اما مجموعه متفاوتی از مشکلات را حل می کنند.

پاراگراف های زیر انواع اصلی کوپلینگ، ملاحظات فشار، روش نصب، اشتباهات رایج و معیارهای انتخاب عملی را بر اساس آنچه در داخل کارخانه لوله و اتصالات HDPE خود می بینیم، پوشش می دهند.

چگونه یک کوپلینگ مکانیکی روی لوله HDPE کار می کند

هر کوپلینگ مکانیکی بر اساس یک اصل اساسی کار می کند: فشرده سازی شعاعی یک آب بندی ایجاد می کند و بدنه کوپلینگ دو انتهای لوله را در یک راستا نگه می دارد. هنگامی که نصاب یک مهره یا مجموعه ای از پیچ ها را سفت می کند، کوپلینگ یک یا چند واشر الاستومری را به دیواره بیرونی لوله HDPE فشار می دهد. از آنجایی که HDPE یک ترموپلاستیک است، سطح لوله تحت فشار کمی تغییر شکل می‌دهد که به واشر کمک می‌کند هر گونه بی‌نظمی سطحی را پر کند.

استحکام اتصال به سه عامل بستگی دارد: میزان فشار شعاعی روی آب بند، توانایی محفظه برای مقاومت در برابر انبساط تحت فشار و میزان مهار محوری بین دو انتهای لوله.

یک تمایز انتقادی محدود در مقابل غیر محدود است. یک کوپلینگ مکانیکی مهار شده برای مقاومت در برابر نیروهای خروجی ناشی از فشار داخلی، انقباض حرارتی یا حرکت زمین طراحی شده است. یک کوپلینگ مهار نشده ممکن است در یک آزمایش کوتاه فشار را حفظ کند، اما اگر نیروهای محوری زیاد باشد، می تواند از بین برود. برای لوله های مدفون، همیشه تأیید کنید که آیا کوپلینگ دارای مکانیزم گرفتن مثبت است یا اینکه آیا بلوک های رانش مورد نیاز است.

از آنجا که لوله HDPE با تغییرات دما منبسط و منقبض می شود، طراحی کوپلینگ مکانیکی باید امکان حرکت محوری کوچک را فراهم کند یا نصب اطراف باید مهار شود. این امر به ویژه در لوله های بالای زمینی که در معرض نور مستقیم خورشید هستند بسیار مهم است.

انواع اصلی کوپلینگ های مکانیکی برای لوله HDPE

کوپلینگ های مکانیکی یک خانواده محصول واحد نیستند. حداقل چهار طرح متداول در لوله HDPE مورد استفاده قرار می گیرد: کوپلینگ های آستین فشاری، اتصالات فلنجی، اتصالات انتقال رزوه ای و کوپلینگ های آستین شکاف پیچ. هر کدام منطق نصب، ظرفیت فشار و رفتار تعمیر و نگهداری متفاوتی دارند.

هنگام انتخاب نوع، با اتصالی که واقعاً به آن نیاز دارید شروع کنید. اگر دو انتهای لوله HDPE ساده را به هم وصل می کنید، کوپلینگ آستین فشاری مستقیم ترین راه حل است. اگر به فلنج پمپ وصل می‌شوید، از آداپتور فلنج استفاده کنید. اگر به یک قطعه فلزی رزوه ای متصل می شوید، از اتصالات انتقال رزوه ای استفاده کنید.

کوپلینگ مکانیکی در مقابل جوشکاری فیوژن: تفاوت های کلیدی

جوشکاری فیوژن با ذوب مولکول های HDPE با هم یک اتصال دائمی و یکپارچه ایجاد می کند. یک کوپلینگ مکانیکی با فشار دادن یک الاستومر بر روی لوله، یک اتصال جداشدنی ایجاد می کند. فیوژن به طور کلی اولین انتخاب برای خطوط لوله آب و گاز مدفون جدید است. کوپلینگ مکانیکی معمولاً برای تعمیرات، کارهای اضطراری، جابجایی ها و تأسیساتی که تجهیزات فیوژن را نمی توان به محل آورد، انتخاب عملی تر است.

برای خطوط لوله که در آن همجوشی امکان پذیر است، رایج ترین روش اتصال باقی می ماند زیرا به الاستومری که می تواند پیر شود متکی نیست. اما فیوژن محدودیت های واقعی دارد: به نیرو، سطوح تمیز یا خشک، اپراتورهای آموزش دیده و فضای کافی در اطراف لوله نیاز دارد. کوپلینگ های مکانیکی عمداً برای موقعیت هایی طراحی شده اند که آن شرایط وجود ندارد.

قبل از انتخاب یک برنامه کامل جوشکاری، ارزش مقایسه خود روش های همجوشی را دارد. ما مقایسه فیوژن سوکت در مقابل فیوژن لب به لب توضیح می دهد که کجا هر فرآیند در یک پروژه خط لوله واقعی قرار می گیرد.

جایی که کوپلینگ های مکانیکی انتخاب ارجح هستند

کوپلینگ های مکانیکی جایگزینی برای تمام جوش های ذوبی نیستند. آنها یک راه حل ترجیحی در مجموعه ای از شرایط خاص هستند: تعمیر اضطراری، بای پس موقت، انتقال مواد مخلوط، نصب در فضای محدود، و اتصال به تجهیزات فلنجی.

کوپلینگ های مکانیکی در تامین آب شهری، شبکه های آبیاری، خطوط دوغاب معدنی، لوله کشی فرآیندهای صنعتی و کاربردهای دریایی رایج هستند. خدمات ساختمانی همچنین از انواع اتصالات مکانیکی برای سیستم‌های زهکشی و سیفونی HDPE استفاده می‌کنند، به خصوص در مواردی که دسترسی برای جوشکاری ذوبی محدود است.

رتبه بندی فشار و محدودیت های مهندسی

کوپلینگ های مکانیکی که به درستی انتخاب شده اند می توانند همان کلاس فشار اسمی خود لوله HDPE را تحمل کنند. محدودیت عملی نه تنها آب بندی، بلکه مقاومت کوپلینگ در برابر خروج محوری و حرکت لوله مربوط به دما است.

SDR لوله بر قطر بیرونی برای اندازه اسمی معین تأثیر می گذارد، اما مهمتر از آن بر سفتی دیواره و میزان فشار شعاعی که لوله می تواند بپذیرد تأثیر می گذارد. یک کوپلینگ طراحی شده برای SDR 11 نیز ممکن است با SDR 17 مطابقت داشته باشد زیرا قطر بیرونی یکسان است، اما محدوده تراکم واشر و رفتار چسبندگی متفاوت است. همیشه محدوده ضخامت دیوار که روی برچسب کوپلینگ ذکر شده است را بررسی کنید.

درجه بندی فشار به تنهایی به شما نمی گوید که آیا کوپلینگ مهار شده است یا خیر. یک کوپلینگ مکانیکی مهار نشده می‌تواند فشار را در یک آزمایش استاتیک نگه دارد، اما زمانی که لوله به دلیل هوای سرد منقبض می‌شود یا حرکت خاک باعث جدا شدن مفصل می‌شود، شکست می‌خورد. برای خطوط لوله مدفون، از یک کوپلینگ مهار شده، یک سیستم لنگر خارجی یا یک بلوک رانش استفاده کنید.

دما همچنین رفتار طولانی مدت HDPE را تغییر می دهد. در دمای عملیاتی بالاتر، فشار کاری مجاز کاهش می یابد. هنگامی که سیستم در دمای بالای 20 درجه سانتیگراد کار می کند، دیواره لوله ضخیم تری را انتخاب کنید و تأیید کنید که ماده واشر در کوپلینگ مکانیکی برای دمای سیال درجه بندی شده است. واشرهای EPDM برای آب رایج هستند، اما با هیدروکربن ها و برخی مواد شیمیایی ناسازگار هستند.

محصولات رزوه ای و فشرده برای اتصالات مکانیکی

از برنامه تولید خود ما، دو خانواده اتصال مکانیکی مرتبط، اتصالات رزوه‌ای HDPE و اتصالات فشرده‌سازی PE/PP هستند. اینها مکمل هم هستند: اتصالات رزوه ای زمانی استفاده می شوند که نقطه اتصال دارای رزوه BSP یا NPT باشد، در حالی که اتصالات فشرده سازی زمانی استفاده می شوند که اتصال به یک اتصال سوکت ساده بدون گرما نیاز دارد.

به عنوان تولید کننده لوله و اتصالات، ما رزوه ها را مستقیماً در بدنه PE100 ماشین می کنیم یا قالب می زنیم. این کار از مخلوط کردن یک درج فلزی جداگانه در قسمت خیس شده جلوگیری می کند، اتصالات را سبک تر نگه می دارد و هندسه رزوه تمیزی را برای آب بندی به نصاب می دهد. اتصالات فشرده سازی در محدوده PE/PP با یک اصل مکانیکی مشابه کار می کنند: درج در انتهای لوله قرار می گیرد، یک درپوش محکم می شود و یک حلقه O یا واشر روی دیواره لوله فشرده می شود.

هر دو خانواده محصول مشکلات نصب واقعی را حل می کنند. پیمانکاری که یک خط پلی اتیلن را به یک پمپ فولاد ضد زنگ متصل می کند، می تواند از یک آداپتور رزوه نر در سمت HDPE و یک فلنج یا اتصال رزوه ای استاندارد در سمت تجهیزات استفاده کند. یک تیم تعمیر و نگهداری که یک خط آب کم فشار را بدون تجهیزات فیوژن تعمیر می کند، می تواند از اتصالات سوکت فشرده سازی PE/PP استفاده کند و کار را در عرض چند دقیقه به پایان برساند.

آداپتور نخی HDPE برای اتصالات لوله مقاوم در برابر خوردگی این آداپتور لوله های HDPE را به تجهیزات فلزی رزوه ای متصل می کند و مقاومت شیمیایی و آب بندی ضد نشتی را ارائه می دهد. طراحی سبک وزن آن نصب را ساده می کند و آن را برای سیستم های ترکیبی ایده آل می کند. مشاهده محصول →

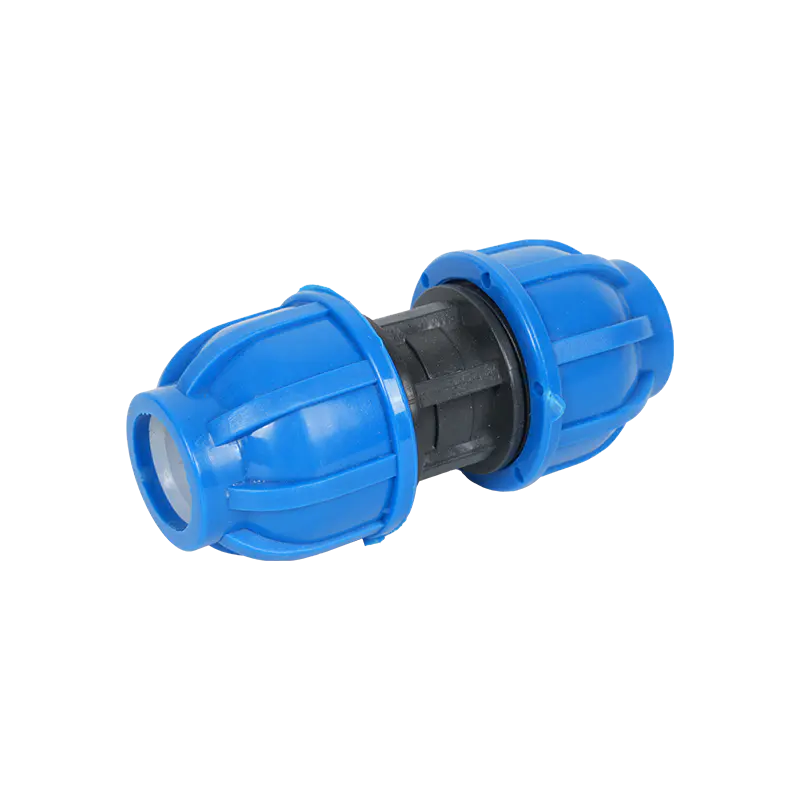

سوکت فشرده سازی PE/PP برای اتصال لوله بدون ابزار این سوکت به لوله‌های هم قطر بدون جوش یا همجوشی حرارتی وصل می‌شود، با استفاده از مکانیزم فشرده‌سازی برای اتصال ایمن و ضد نشتی. مناسب برای کاربردهای آب، گاز و آبیاری که تعمیرات سریع اهمیت دارد. مشاهده محصول →

مراحل نصب گام به گام برای کوپلینگ های مکانیکی

اگر آماده‌سازی لوله ضعیف باشد، سریع‌ترین نصب کوپلینگ مکانیکی همچنان با شکست مواجه می‌شود. از آنجایی که آب بندی مکانیکی به فشرده سازی در برابر سطح بیرونی بستگی دارد، انتهای لوله باید به طور تمیز بریده شود، پخ زده شود، تمیز شود و به عمق مناسب وارد شود.

1. قبل از انتخاب کوپلینگ، قطر خارجی لوله، ضخامت دیواره و SDR را تأیید کنید. اندازه اسمی را کافی فرض نکنید.
2. مربع لوله HDPE را با استفاده از کاتر لوله، اره دستی با جعبه میتر یا چرخ کاتر برش دهید. از برش مارپیچی خشن که به واشر آسیب می رساند خودداری کنید.
3. لبه بیرونی انتهای لوله را پخ کنید یا سوراخ کنید. یک پخ 15 تا 30 درجه به لوله کمک می کند بدون اینکه لوله را از موقعیت خارج کند به داخل واشر بلغزد.
4. سطح بیرونی لوله را تمیز کنید. گل و لای، گریس، تراشه های پلی اتیلن شل و رطوبت سطح را از ناحیه ای که با واشر تماس می گیرد، بردارید.
5. علامت عمق درج روی بدنه کوپلینگ را بررسی کنید. اگر علامتی وجود نداشت، دو سر لوله را کنار هم قرار دهید و قبل از مونتاژ، عمق را اندازه بگیرید.
6. کوپلینگ را به اندازه ای جدا کنید که محفظه، حلقه های فشاری و واشرها را به ترتیب صحیح روی لوله بلغزانید.
7. انتهای لوله اول را تا عمق کامل وارد کنید، سپس انتهای لوله دوم را تا زمانی که هر دو به درستی در داخل آستین قرار گیرند وارد کنید.
8. پیچ ها یا مهره ها را با دست به طور یکنواخت سفت کنید، سپس از یک آچار گشتاور برای سفت کردن آنها به صورت متقاطع استفاده کنید. هرگز یک طرف را قبل از طرف دیگر کاملا سفت نکنید.
9. بررسی کنید که لوله در همان تراز باقی بماند و شکاف بین انتهای لوله یکنواخت باشد. یک شکاف یک طرفه می تواند عملکرد آب بندی را کاهش دهد.
10. فشار را به آهستگی با پیروی از فشار کاری سیستم آزمایش کنید. کوپلینگ را برای نشت در حین نگه داشتن فشار اولیه و دوباره پس از تثبیت حرارتی مراقب باشید.

اگر کوپلینگ از مشخصات گشتاور استفاده می کند، آن را دنبال کنید. سفت شدن بیش از حد می تواند دیواره لوله پلی اتیلن را خرد کند یا واشر را در موقعیت نادرست اکسترود کند. سفت شدن کم باعث می شود آب بند برای فشار سرویس آماده نباشد. آچار گشتاور در مقایسه با هزینه حفر یک مفصل مدفون، سرمایه گذاری کوچکی است.

اشتباهات رایج و خطرات تدارکات

اکثر خرابی های کوپلینگ مکانیکی در لوله HDPE به دلیل طراحی بد کوپلینگ ایجاد نمی شود. آنها از اندازه اشتباه، آماده سازی ضعیف سطح، سفت شدن ناهموار، یا استفاده از کوپلینگ غیر مهار شده در خط لوله ای که به مهار محوری نیاز دارد، می آیند. این مشکلات زمانی قابل اجتناب هستند که نصاب یک اتصال مکانیکی را به عنوان یک مجموعه دقیق به جای یک گیره در نظر بگیرد.

هنگام خرید کوپلینگ های مکانیکی از یک سازنده، محدوده ضخامت دیواره، مشخصات گشتاور، ترکیب واشر و گواهی تست فشار را بخواهید. تامین کننده ای که نمی تواند به این چهار سوال پاسخ دهد، اطلاعات کافی برای نصب ایمن به شما نمی دهد.

چک لیست انتخاب کوپلینگ مکانیکی برای لوله HDPE

یک چک لیست کوتاه به تیم های مهندسی کمک می کند تا پیشنهادات را بدون تکیه بر نام های تجاری یا توضیحات مبهم مقایسه کنند. برای هر کوپلینگ مکانیکی قبل از تایید یک پروژه باید به سوالات مشابهی پاسخ داده شود.

• OD لوله و ضخامت دیوار: کوپلینگ را با ابعاد دقیق لوله پلی اتیلن مطابقت دهید، نه فقط DN.
• کلاس فشار: اطمینان حاصل کنید که درجه فشار کوپلینگ برابر یا بیشتر از فشار کاری مورد نیاز در دمای عملیاتی واقعی است.
• مقاومت در برابر بار نهایی: تعیین کنید که آیا کوپلینگ مهار شده است یا خیر و آیا مسدود کردن رانش هنوز ضروری است یا خیر.
• سازگاری واشر: بررسی کنید که الاستومر با سیال، دما و قرار گرفتن در معرض مواد شیمیایی سازگار است.
• فضای مونتاژ: بررسی کنید که خدمه می توانند به پیچ و مهره ها برسند و از آچار گشتاور در اطراف لوله نصب شده استفاده کنید.
• بازرسی و آزمایش: تأیید کنید که علامت‌گذاری کوپلینگ، سوابق آزمایش، و ادبیات نصب با هر دسته ارائه شده است.
